Kabel fiber optic bisa membentang puluhan kilometer, tetapi tidak ada kabel yang benar-benar tak terputus. Di sambungan antar segmen, di titik percabangan, dan di tempat kabel diperbaiki setelah putus, kualitas seluruh jaringan ditentukan oleh satu hal kecil: sambungan seratnya. Di sinilah fusion splicing bekerja — teknik menyambung dua ujung serat optic dengan cara meleburkannya menjadi satu.
Hasilnya adalah sambungan yang nyaris seperti serat utuh: rugi sinyal sangat kecil dan kekuatan mekanisnya terjaga. Artikel ini menjelaskan apa itu fusion splicing, bagaimana prosesnya, bagaimana sambungan diuji, dan kapan ini wajib dipakai dibanding konektor biasa.
Apa Itu Fusion Splicing
Fusion splicing adalah proses menyambung dua serat optic dengan memanaskan ujungnya memakai busur listrik (electric arc) hingga kaca melebur dan menyatu. Sebelum dilebur, ujung serat dipotong dengan sangat presisi menggunakan cleaver — alat pemotong yang menghasilkan permukaan rata pada sudut hampir sempurna. Mesin splicer kemudian menyejajarkan kedua inti serat (core) dengan ketelitian mikrometer, baru busur listrik menyatukannya.
Yang membuat teknik ini istimewa adalah angka rugi sambungannya (splice loss): umumnya hanya sekitar 0,02 hingga 0,05 dB per sambungan untuk serat single-mode. Sebagai perbandingan, satu sambungan konektor biasa bisa merugi 0,3 dB atau lebih. Dalam jaringan panjang dengan banyak sambungan, selisih kecil ini menumpuk dan menentukan apakah sinyal sampai dengan cukup kuat atau tidak.
Fusion Splicing vs Konektor Mekanis
Konektor mekanis menyambung serat dengan menjepit kedua ujungnya di dalam selongsong presisi, tanpa peleburan. Kelebihannya: cepat, tidak butuh listrik, dan bisa dikerjakan dengan peralatan ringan. Kekurangannya: rugi sambungan lebih besar, lebih sensitif terhadap debu dan getaran, dan lebih rentan berubah seiring waktu.
Fusion splicing membutuhkan mesin yang lebih mahal dan teknisi terlatih, tetapi hasilnya permanen, stabil, dan hampir tidak menambah rugi. Karena itu, untuk jaringan backbone, jalur antar gedung, dan instalasi OSP (outside plant) yang ditanam atau digantung di luar ruangan, fusion splicing adalah standar. Konektor mekanis lebih cocok untuk perbaikan darurat sementara atau titik yang memang harus sering dibongkar-pasang, seperti di dalam panel distribusi.
Tahapan Kerja Splicing di Lapangan
Pekerjaan dimulai dari persiapan kabel: jaket luar dikupas, tabung pelindung dibuka, dan serat dibersihkan dari gel dan kotoran dengan alkohol khusus. Serat yang sangat tipis — diameternya kira-kira setebal rambut manusia — ini harus ditangani dengan hati-hati karena mudah patah dan serpihannya berbahaya jika mengenai kulit atau mata.

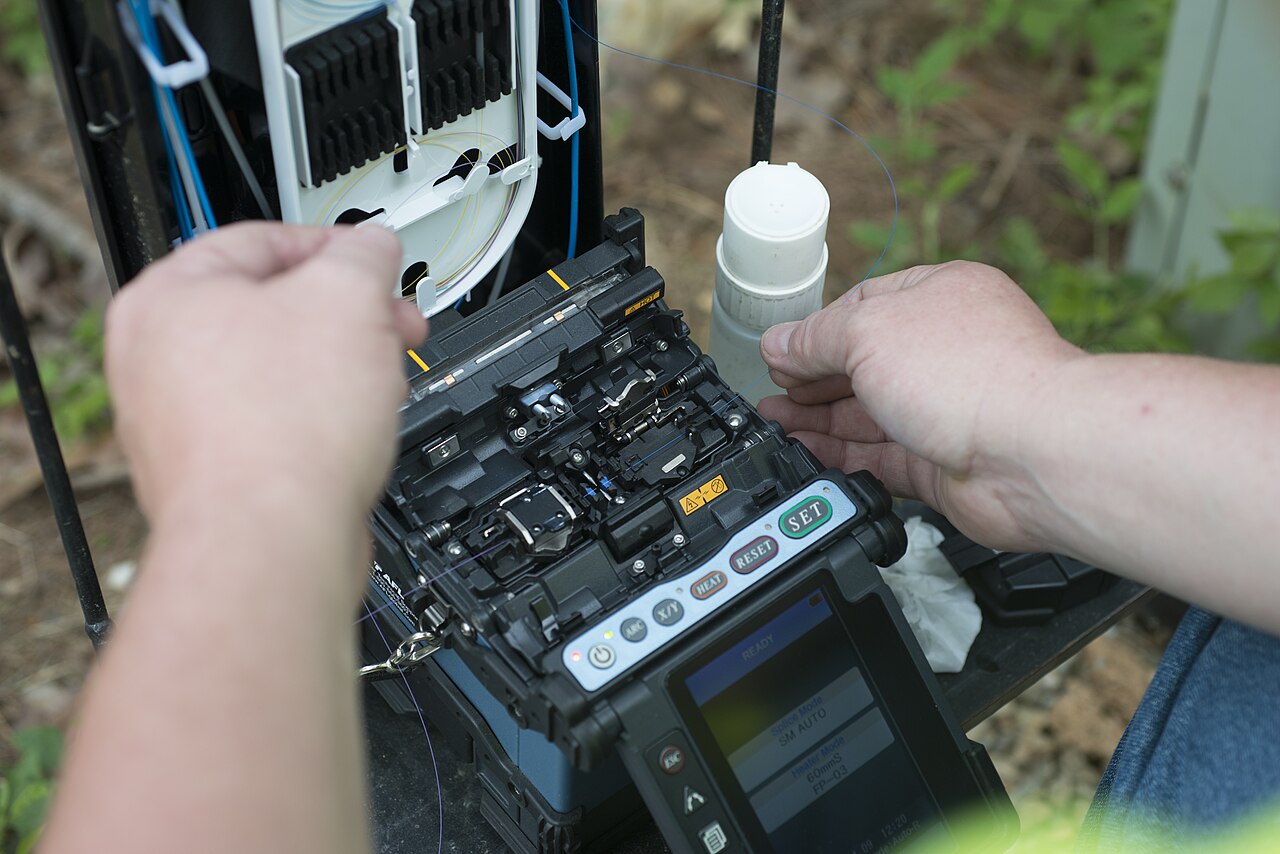

Selanjutnya, ujung serat dipotong dengan cleaver dan diperiksa: potongan yang baik tampak rata dan tegak lurus. Kedua ujung dimasukkan ke mesin splicer, yang menyejajarkan inti serat secara otomatis lalu meleburkannya. Setelah menyatu, sambungan dilindungi selongsong pelindung (protection sleeve) yang dipanaskan hingga menyusut dan mengunci. Seluruh hasil dicatat: nomor serat, lokasi, dan estimasi rugi sambungan dari mesin.
Pada instalasi OSP, sambungan-sambungan ini kemudian ditempatkan di dalam closure atau joint box yang kedap air dan tahan cuaca. Closure yang dipasang asal-asalan adalah penyebab klasik kerusakan di kemudian hari: air masuk, serat tertekuk, dan sinyal memburuk perlahan. Pekerjaan splicing yang baik selalu diakhiri dengan penataan serat yang rapi di dalam closure.
Pengujian: OTDR dan Power Meter
Sambungan yang terlihat bagus belum tentu bagus secara optik — karena itu setiap hasil splicing wajib diuji. Alat utama adalah OTDR (Optical Time Domain Reflectometer), yang mengirim pulsa cahaya ke dalam serat dan mengukur pantulannya. Dari grafik OTDR, teknisi bisa melihat setiap sambungan, letak rugi yang tidak wajar, dan bahkan titik patahan kabel hingga ketelitian meter.
Selain OTDR, digunakan juga power meter dan light source untuk mengukur total rugi ujung-ke-ujung pada panjang gelombang kerja, misalnya 1310 nm dan 1550 nm. Hasil pengujian dibandingkan dengan standar yang berlaku: sambungan dengan rugi di atas ambang harus dikerjakan ulang, bukan dibiarkan. Dokumentasi hasil uji ini penting — ia menjadi bukti kualitas instalasi dan acuan saat jaringan bermasalah di masa depan.
Kapan Splicing Wajib, Kapan Konektor Cukup
Fusion splicing wajib untuk jalur backbone, sambungan antar segmen kabel OSP, dan perbaikan kabel putus di lapangan. Di titik-titik ini, sambungan harus permanen dan ruginya sekecil mungkin karena sinyal akan melewatinya selama bertahun-tahun tanpa disentuh lagi.
Konektor cukup untuk titik terminasi di panel ODF (Optical Distribution Frame) dan titik yang memang dirancang untuk fleksibilitas, misalnya saat perangkat aktif perlu diganti. Kombinasi keduanya adalah praktik umum: splicing untuk sambungan permanen di jalur, konektor untuk ujung yang terhubung ke perangkat. Memahami pembagian ini menghindarkan proyek dari dua kesalahan: boros memakai splicing di tempat yang harus fleksibel, atau merugi memakai konektor di jalur permanen.
Kesalahan Umum yang Merusak Sambungan
Kesalahan pertama adalah kebersihan. Debu sekecil apa pun di ujung serat sebelum dilebur akan menjadi cacat permanen di dalam sambungan. Karena itu teknisi berpengalaman tidak pernah menyentuh ujung serat dengan tangan dan selalu membersihkan sebelum cleaving. Kesalahan kedua adalah potongan yang buruk: cleaver tumpul atau teknik yang salah menghasilkan ujung miring, dan sambungannya pasti merugi besar.
Kesalahan ketiga adalah perlindungan yang asal: sleeve yang tidak menutup sempurna atau serat yang tertekuk melebihi radius minimum di dalam closure. Serat optic tidak suka ditekuk tajam — tekukan membuat cahaya bocor keluar dari inti. Kesalahan keempat adalah tidak menguji: instalasi yang "katanya sudah nyala" tanpa laporan OTDR adalah instalasi yang belum terbukti.
Penutup
Fusion splicing adalah keterampilan inti di balik jaringan fiber optic yang andal: sambungan yang nyaris tanpa rugi, permanen, dan teruji. Ia memang menuntut peralatan dan keahlian, tetapi untuk jaringan yang harus bekerja bertahun-tahun tanpa drama, tidak ada jalan pintas yang setara.
Jika bisnis Anda di Bali merencanakan instalasi fiber optic antar gedung, perbaikan kabel putus, atau pembangunan jaringan OSP, tim WAATOO IT SOLUTION menangani pekerjaan splicing lengkap dengan pengujian OTDR dan dokumentasi hasil — supaya setiap sambungan terbukti bagus, bukan sekadar terlihat bagus.
Referensi: pelajari lebih lanjut tentang Fusion splicing di Wikipedia, dan ikuti Instagram Waatoo untuk update teknologi terbaru.
Pertanyaan Umum
Apa itu fusion splicing?
Fusion splicing adalah teknik menyambung dua serat optic dengan meleburkan ujungnya menggunakan busur listrik hingga menyatu menjadi satu serat utuh, dengan rugi sambungan yang sangat kecil.
Berapa rugi sambungan hasil fusion splicing?
Umumnya sekitar 0,02–0,05 dB per sambungan untuk serat single-mode — jauh lebih kecil dibanding sambungan konektor biasa yang bisa mencapai 0,3 dB atau lebih.
Apa bedanya fusion splicing dengan konektor mekanis?
Fusion splicing meleburkan serat menjadi satu sambungan permanen yang stabil dan minim rugi, sedangkan konektor mekanis hanya menjepit ujung serat — lebih cepat dipasang tetapi ruginya lebih besar dan lebih rentan terhadap debu dan getaran.
Bagaimana kualitas sambungan splicing diuji?
Dengan OTDR yang memetakan rugi di sepanjang serat dan menunjukkan lokasi sambungan bermasalah, serta power meter untuk mengukur total rugi ujung-ke-ujung pada panjang gelombang kerja.
Apakah splicing bisa memperbaiki kabel fiber yang putus?
Ya, itu salah satu penggunaan utamanya. Bagian yang rusak dipotong, kedua ujung yang sehat di-splice, dan sambungan dilindungi di dalam closure kedap air sebelum kabel kembali beroperasi.
Kenapa sambungan splicing harus didokumentasikan?
Dokumentasi berisi nomor serat, lokasi, dan hasil uji OTDR. Data ini menjadi bukti kualitas instalasi dan mempercepat pelacakan saat jaringan bermasalah di kemudian hari.
