Pengujian OTDR Fiber Optic: Membaca Hasil dengan Benar

Ada satu pertanyaan yang paling sering muncul saat jaringan fiber bermasalah: gangguannya di mana? Kabel fiber bisa membentang ratusan meter, melewati plafon, ducting bawah tanah, hingga tiang di jalan. Membongkar seluruh jalur hanya untuk mencari satu titik putus jelas bukan pilihan. Di sinilah OTDR (Optical Time-Domain Reflectometer) bekerja.

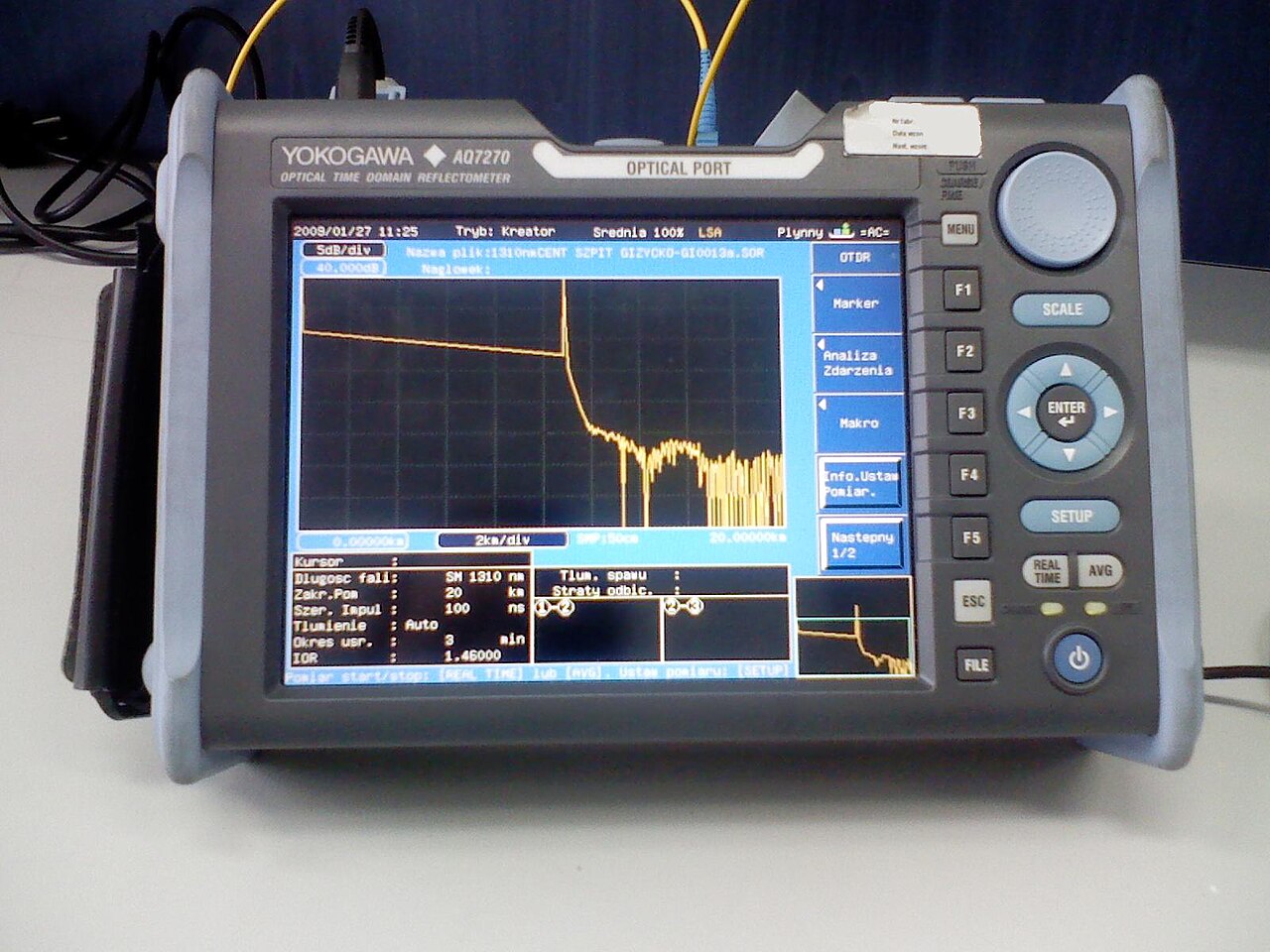

OTDR adalah alat ukur yang mengirimkan pulsa cahaya ke dalam serat optik, lalu mendengarkan pantulan yang kembali. Dari waktu tempuh dan kekuatan pantulan itu, alat ini bisa menghitung jarak setiap sambungan, titik tekukan, hingga ujung serat yang putus — lengkap dengan grafik yang disebut trace. Satu kali pengukuran bisa memetakan seluruh jalur tanpa memotong kabel.

Artikel ini menjelaskan cara kerja OTDR dalam bahasa yang mudah dipahami, cara membaca grafiknya, dan kapan pengujian ini wajib dilakukan dalam proyek fiber optic.

Cara Kerja OTDR, Sederhananya

Bayangkan Anda berteriak di dalam lorong panjang dan mendengarkan gema yang kembali. Dari jeda antara teriakan dan gema, Anda bisa memperkirakan jarak dinding di ujung lorong. OTDR bekerja dengan prinsip yang sama, hanya saja yang dikirim adalah pulsa cahaya laser, dan yang didengarkan adalah pantulan cahaya di dalam serat kaca yang sangat tipis.

Sebagian cahaya yang berjalan di serat akan terhambur balik secara alami sepanjang serat, dan sebagian lagi memantul lebih kuat di titik-titik tertentu seperti konektor, sambungan, atau patahan. OTDR merekam semua pantulan itu terhadap waktu, lalu mengubahnya menjadi grafik jarak versus redaman. Sumbu horizontal menunjukkan jarak dalam kilometer atau meter, sedangkan sumbu vertikal menunjukkan seberapa besar sinyal melemah.

Membaca Grafik Trace: Lima Tanda yang Perlu Dikenali

Pertama, garis landai yang menurun perlahan adalah kondisi normal: itu redaman alami serat sepanjang jalur. Kedua, lonjakan tajam ke atas menandakan pantulan, biasanya di konektor atau sambungan mekanis. Ketiga, turunnya garis secara tiba-tiba (step loss) menunjukkan sambungan fusion splice atau titik di mana sinyal berkurang — nilainya harus kecil, umumnya di bawah 0,1 dB untuk splice yang baik.

Keempat, lonjakan diikuti penurunan besar sering menandakan tekukan tajam atau serat yang terjepit, misalnya kabel tertekuk melebihi radius aman atau tertindih penutup ducting. Kelima, ujung grafik yang jatuh bebas adalah ujung serat — entah konektor akhir, atau titik putus. Jika ujung itu muncul jauh sebelum panjang jalur yang seharusnya, di situlah letak putusnya. Teknisi berpengalaman membaca lima tanda ini seperti membaca peta.

Zona Mati: Keterbatasan yang Harus Dipahami

OTDR punya satu keterbatasan penting yang disebut dead zone atau zona mati: jarak pendek tepat setelah alat dan setelah pantulan kuat, di mana alat belum sanggup membedakan dua kejadian yang berdekatan. Akibatnya, konektor pertama di panel bisa sulit dinilai akurat jika diukur langsung. Solusinya adalah memakai launch cable — gulungan serat pembuka sepanjang 100 hingga 500 meter yang dipasang di antara OTDR dan jalur yang diuji, sehingga zona mati jatuh di kabel pembuka, bukan di jalur sebenarnya.

Hal serupa berlaku di ujung jalur: tambahkan receive cable supaya konektor terakhir juga bisa dinilai, bukan sekadar hilang di ujung grafik. Dua gulungan tambahan ini terlihat sepele, tapi membedakan pengukuran asal-asalan dari laporan pengujian yang bisa dipertanggungjawabkan.

Pengaturan yang Mempengaruhi Hasil: Lebar Pulsa dan Panjang Gelombang

Dua pengaturan paling menentukan adalah lebar pulsa dan panjang gelombang. Pulsa yang sempit memberi resolusi lebih tajam — mampu memisahkan dua sambungan yang berdekatan — tapi jangkauannya pendek. Pulsa yang lebar menjangkau jalur jauh, tapi mengaburkan detail kecil. Karena itu teknisi biasanya mengukur dua kali: sekali dengan pulsa sempit untuk detail, sekali dengan pulsa lebar untuk memastikan ujung jalur terlihat.

Panjang gelombang juga penting. Jaringan umumnya bekerja di 1310 nm dan 1550 nm, dan pengujian sebaiknya dilakukan di panjang gelombang yang sama dengan pemakaian nyata, karena redaman akibat tekukan terlihat jauh lebih jelas di 1550 nm. Pengukuran dua arah — dari kedua ujung serat — bahkan lebih akurat lagi, karena meratakan perbedaan yang muncul dari arah pengukuran dan sering dipakai untuk sertifikasi proyek.

Kapan Pengujian OTDR Wajib Dilakukan?

Pertama, saat serah terima proyek: trace OTDR adalah bukti bahwa instalasi memenuhi standar redaman, bukan sekadar lampu indikator menyala. Kedua, saat troubleshooting: sebelum menggali atau membongkar, satu kali pengukuran bisa menunjukkan lokasi gangguan dalam hitungan meter, menghemat waktu dan biaya perbaikan. Ketiga, secara berkala untuk jalur kritis, misalnya backbone antar gedung, karena membandingkan trace lama dan baru bisa mengungkap degradasi perlahan sebelum berubah menjadi putus total.

Perlu dicatat, OTDR bukan alat untuk segala hal. Ia tidak mengukur kecepatan internet dan tidak menggantikan power meter untuk mengukur daya terima di perangkat aktif. OTDR menjawab pertanyaan tentang kondisi fisik jalur; power meter menjawab apakah perangkat menerima cahaya yang cukup. Keduanya saling melengkapi dalam satu paket pengujian yang lengkap.

Kesalahan Umum dalam Pengujian OTDR

Kesalahan paling umum adalah menguji tanpa launch cable, sehingga konektor pertama tidak pernah benar-benar dinilai. Berikutnya, memakai satu panjang gelombang saja padahal gangguan tekukan bisa lolos dari pantauan. Kesalahan ketiga: tidak membersihkan konektor sebelum mengukur — debu sekecil apa pun di ujung serat bisa menciptakan pantulan palsu dan membuat teknisi membongkar jalur yang sebenarnya sehat. Terakhir, tidak menyimpan trace hasil pengukuran. Trace yang tersimpan adalah arsip berharga: saat gangguan terjadi setahun kemudian, membandingkan trace baru dengan trace awal akan langsung menunjukkan apa yang berubah dan di mana.

Intinya, OTDR mengubah troubleshooting fiber dari tebak-tebakan menjadi pekerjaan terukur. Satu grafik yang dibaca dengan benar bisa menghemat berjam-jam pembongkaran, mencegah perbaikan yang salah sasaran, dan memberi bukti tertulis bahwa jaringan Anda dibangun sesuai standar.
